ENGINEERINGNET.BE - Daar komt nu verandering in. Pilz, gekend omwille van zijn bijzondere expertise in veiligheid in automatisering, lanceert zijn IO-Link Safety-systeem, met onder meer een IO-Link Safety Master alsook de nodige sensoren, veldapparatuur, bijpassende toebehoren én tools voor het configureren.
IO-Link is in de gedigitaliseerde industriële productie inmiddels goed ingeburgerd. In 2023 steeg het aandeel van IO-Link in de markt nog met 44% en kwam de teller van geïnstalleerde IO-Link apparaten op meer dan 35 miljoen te liggen. Als digitale interface voor de verbinding van sensoren en actuatoren biedt de technologie dan ook tal van voordelen.
Er is de gestandaardiseerde bedrading en communicatie, de automatische parameterinstelling en vooral de uitwisseling van uitgebreide en gedetailleerde informatie, die toelaat om processen te optimaliseren en problemen vanop afstand te diagnosticeren. Met de lancering van IO-Link Safety profiteren gebruikers nu van diezelfde flexibel te ontwikkelen en naadloze communicatie in het veld tot en met de hoogste veiligheidscategorie PLe/SIL3.
IO-Link Safety Master voor decentrale communicatie

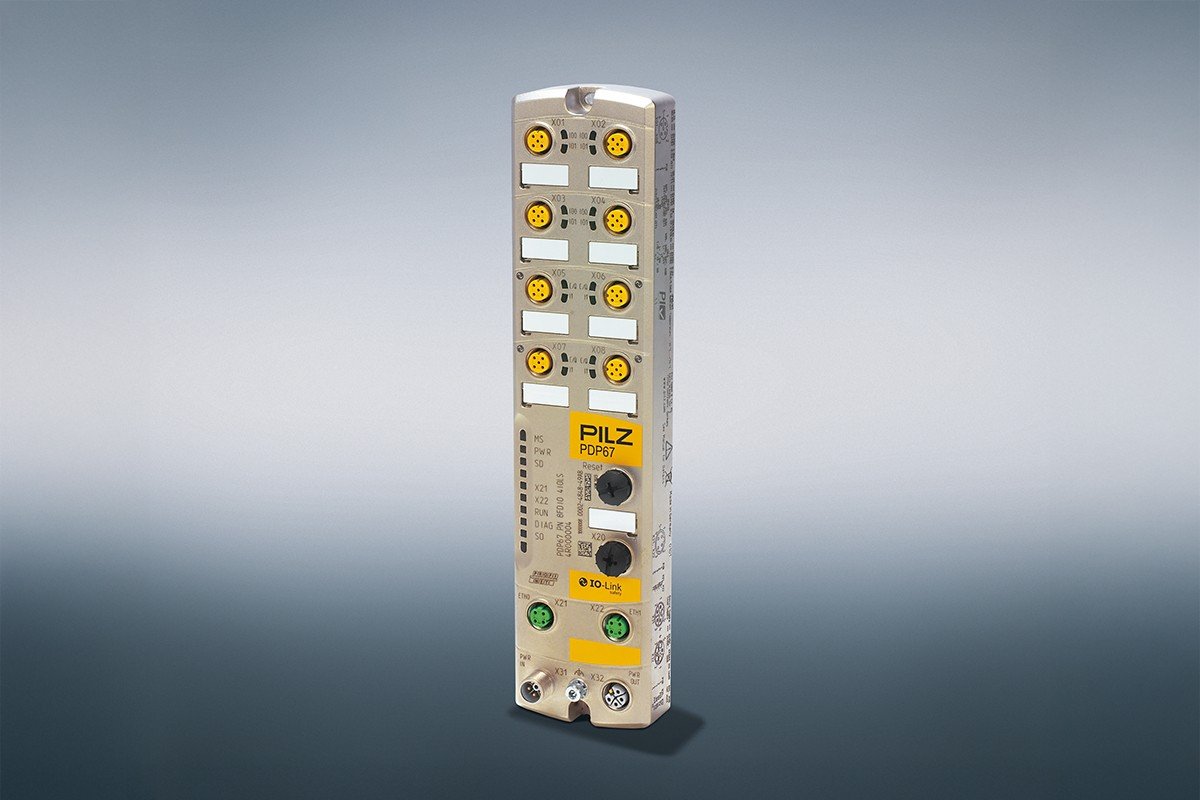

De eerste telg van de nieuwe IO-Link Safety-familie van Pilz is de IO-Link Safety Master PDP67 voor bidirectionele communicatie tot op veldniveau, verkrijgbaar vanaf dit najaar. Deze decentrale interface breidt de functies van een conventionele IO-Link-master uit met de mogelijkheid van veilige communicatie op het gebied van functionele veiligheid tot en met PLe/SIL3.
De master is voorzien van vier IO-Link Safety-poorten (klasse A) enerzijds en vier poorten met telkens twee configureerbare veilige digitale in- of uitgangen anderzijds. De connectie gebeurt via gestandaardiseerde M12-connectoren, en naast IO-Link- en IO-Link Safety-apparaten kunnen ook klassieke veiligheidssensoren of actuatoren op de master aangesloten worden.

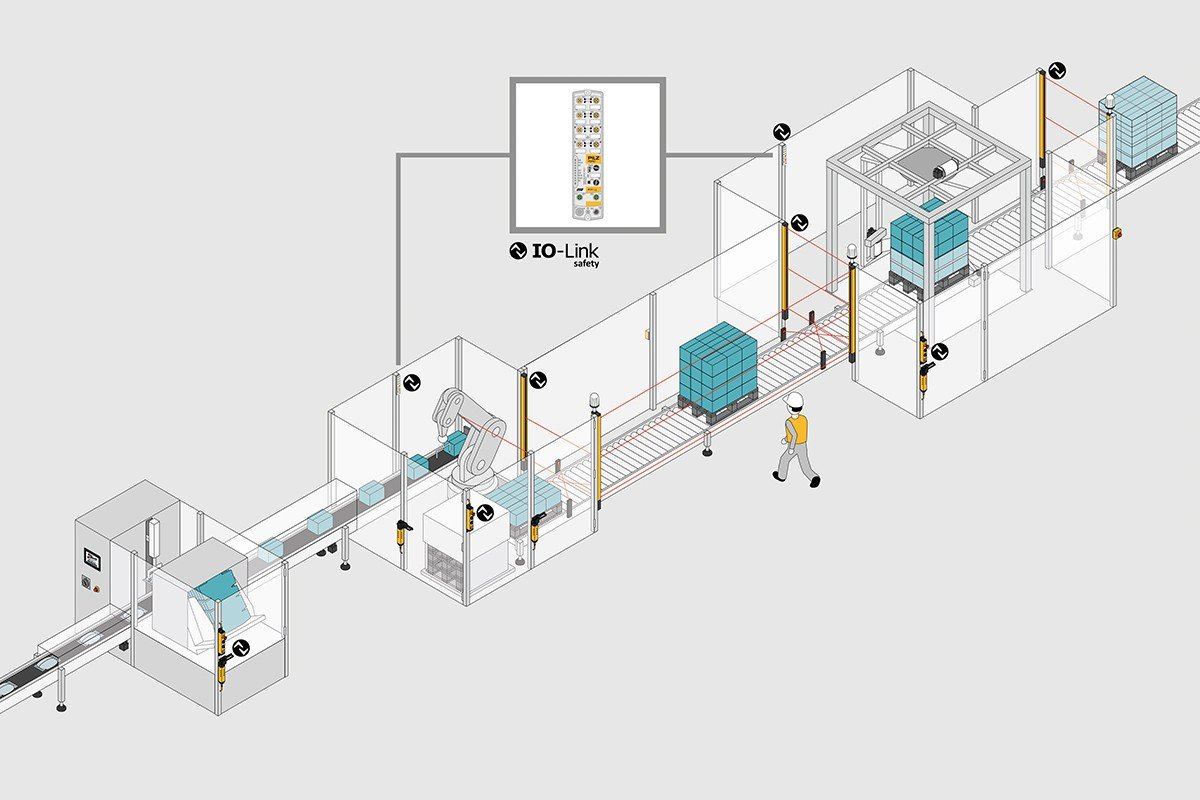

Daardoor behoren ook modulaire installatieconcepten tot de mogelijkheden en kan de integratie van IO-Link Safety Masters als een belangrijke eerste stap richting een volledig IO-Link Safety systeem beschouwd worden. De communicatie met de bovenliggende veiligheidsbesturing verloopt via Profinet of Profisafe, al zullen de mogelijkheden met betrekking tot het communicatieprotocol in de toekomst nog verder uitgebreid worden.
Als decentrale interface wordt de IO-Link Safety Master PDP67 steeds in het veld geplaatst, op maximaal 20 meter van de apparaten. Dankzij de robuuste beschermingsgraad IP67 of IP69 is dat ook in bijzonder zware productie-omgevingen mogelijk. Zelfs bij vuil, mist, extreme temperaturen (van -30°C tot +70°C) of hoogtes tot 5.000 meter zorgt de master op betrouwbare wijze voor veiligheid.
Nauwkeurige en veelzijdige lichtschermen
Als aanvulling op de IO-Link Safety Master PDP67 lanceert Pilz binnenkort ook de allereerste IO-Link Safety-apparaten. Vooral van de nieuwe PSENopt II Advanced lichtschermen wordt veel verwacht. Dankzij de IO-Link-technologie zijn deze lichtschermen namelijk nauwkeuriger dan ooit en kunnen er evaluaties gebeuren tot op het niveau van één enkele straal.
Dat biedt heel wat extra mogelijkheden inzake onder meer muting, fixed blanking en floating blanking. Het breidt zo het aantal nuttige toepassingen uit, reduceert het aantal onnodige stops en vereenvoudigt de diagnose van fouten en problemen. En dat allemaal zonder extra bekabeling. Om eventuele interferenties te vermijden, kunnen de lichtschermen daarenboven gecodeerd worden.
De IO-Link Safety-lichtschermen voldoen aan alle normen voor vinger-, hand- en lichaamsveiligheid volgens EN/IEC 61496-1/-2 en zijn beschikbaar in twee uitvoeringen: Type 3 is geschikt voor toepassingen tot PLd/SIL3, Type 4 voldoet aan het hoogste veiligheidsniveau PLe/SIL3. Beide hebben beschermingsgraad IP67. Indien gewenst kunnen de lichtschermen ook in OSSDe-modus opereren, zij het dan met beperktere flexibiliteit.
Naast de IO-Link Safety-lichtschermen brengt Pilz in deze eerste fase ook IO-Link Safety-PITgateboxes op de markt, waarop verschillende van de bestaande Pilz sensoren aangesloten kunnen worden, al dan niet in serie. De nieuwe PITgateboxes IOLS zullen voldoen aan de hoogste veiligheidscategorie PLe/SIL3 en beschermingsgraad IP65 en beschikbaar zijn in vier uitvoeringen: met een noodstop en twee of drie extra drukknoppen en met de aansluitingen boven- of onderaan. In de toekomst zal het aanbod aan IO-Link Safety-apparaten stelselmatig uitgebreid worden.
Veiligheid vereenvoudigd
Het IO-Link Safety-systeem van Pilz belooft op vlak van functionele veiligheid een bijzondere vereenvoudiging teweeg te brengen.
Dankzij IO-Link kan over één enkele kabel een enorme hoeveelheid aan relevante data gecommuniceerd worden, waardoor ook het aantal functionele toepassingen groeit. Daarenboven vervangt het aansluiten van een sensor op de IO-Link Safety Master de volledige ingangsbedrading naar de schakelkast. Het bedradingswerk kan zo nog verder gereduceerd worden en er wordt heel wat ruimte in de schakelkast bespaard.
IO-Link (Safety) toestellen worden aan een IO-Link Safety Master met een bepaald IP-adres gekoppeld en vervolgens eenvoudig via de programmeeromgeving geconfigureerd. Parameterinstellingen worden daarbij steeds opgeslagen, zodat men bij het vervangen van een toestel niet opnieuw de volledige configuratie moet doorlopen.
De logging en visualisatie van data laat ondertussen toe om fouten sneller te detecteren en diagnosticeren. Zo wordt niet alleen de inbedrijfstelling verkort, maar kunnen ook uitvaltijden in het veld geminimaliseerd worden. Kortom, met IO-Link Safety worden veiligheidsgerelateerde communicatie en functionele veiligheid in één oogopslag eenvoudiger en veelzijdiger. (foto's: Pilz)
